PRODUKTE

Produktportfolio

Ob Rohrbündel, Luftkühler, Platte oder andere Bauarten von Wärmeübertragern, unser außergewöhnlich umfangreiches Produktportfolio ermöglicht es uns für jede Anwendung das optimale Produkt auszuwählen.

Die Baugrößen der unterschiedlichen Produkte variieren von wenigen Zentimetern bis hin zur Größe eines High Cube 40’ Containers während sich die Gewichte im Bereich von wenigen Kilogramm bis hin zu ca. 20 Tonnen bewegen.

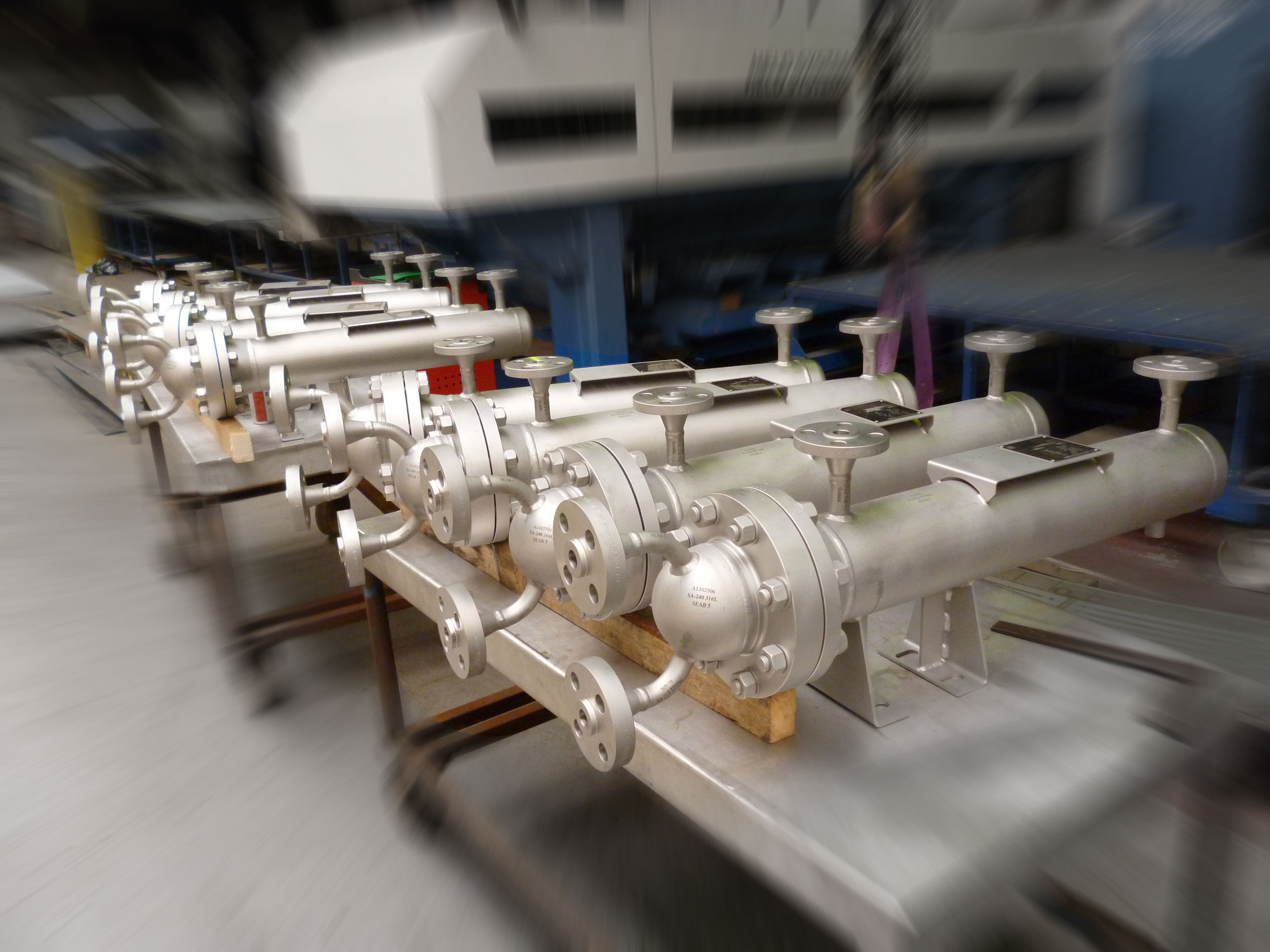

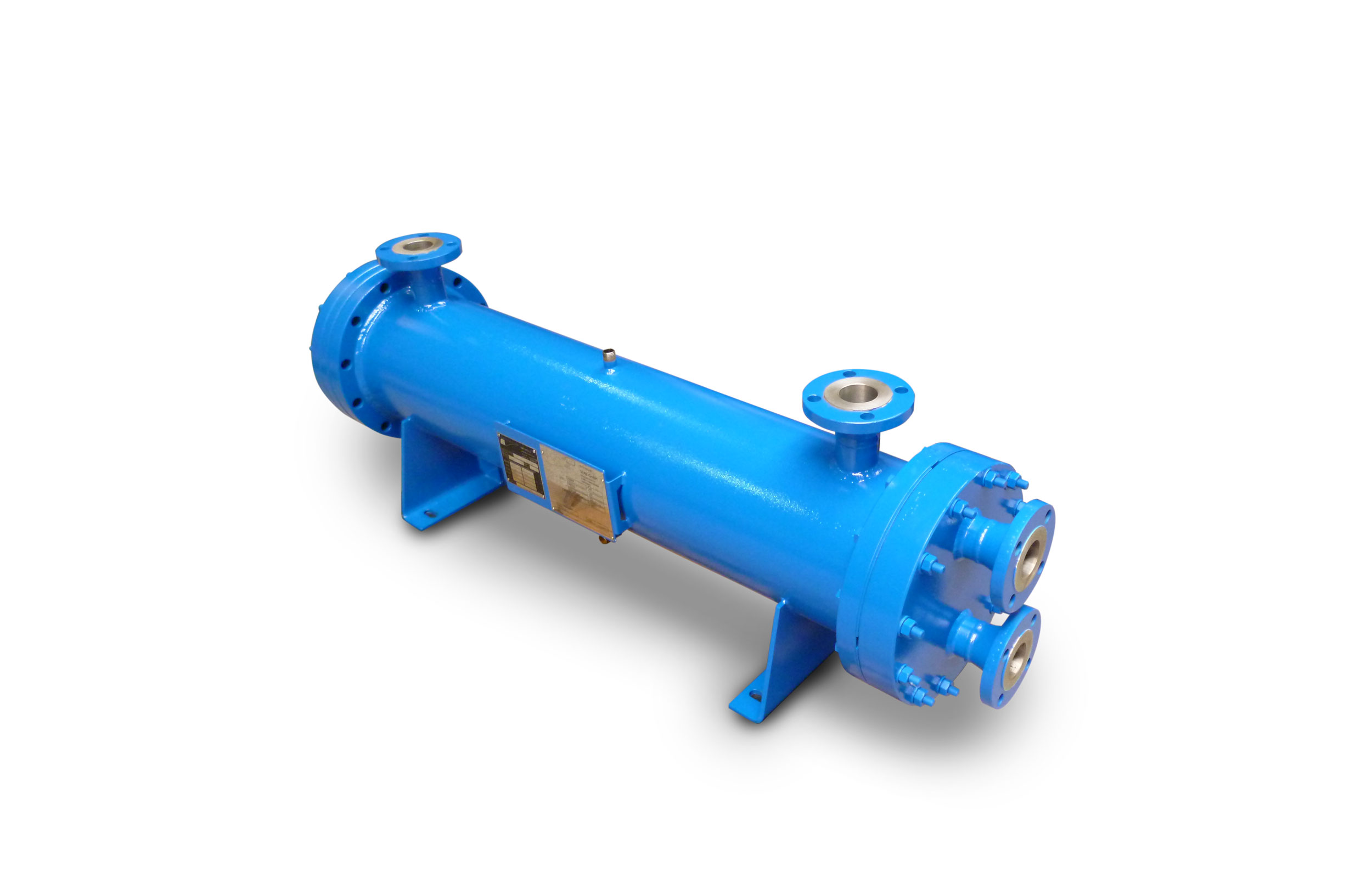

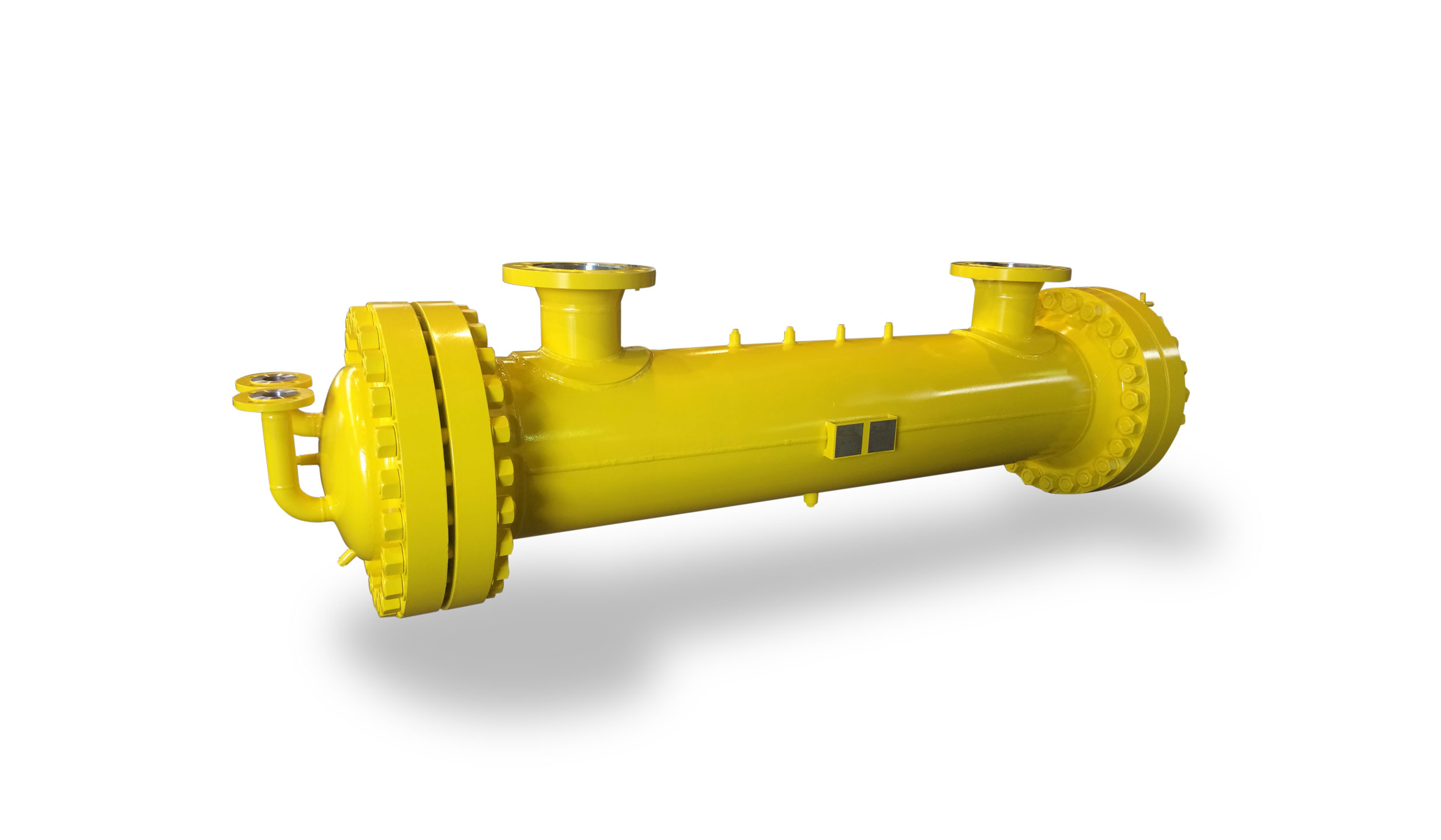

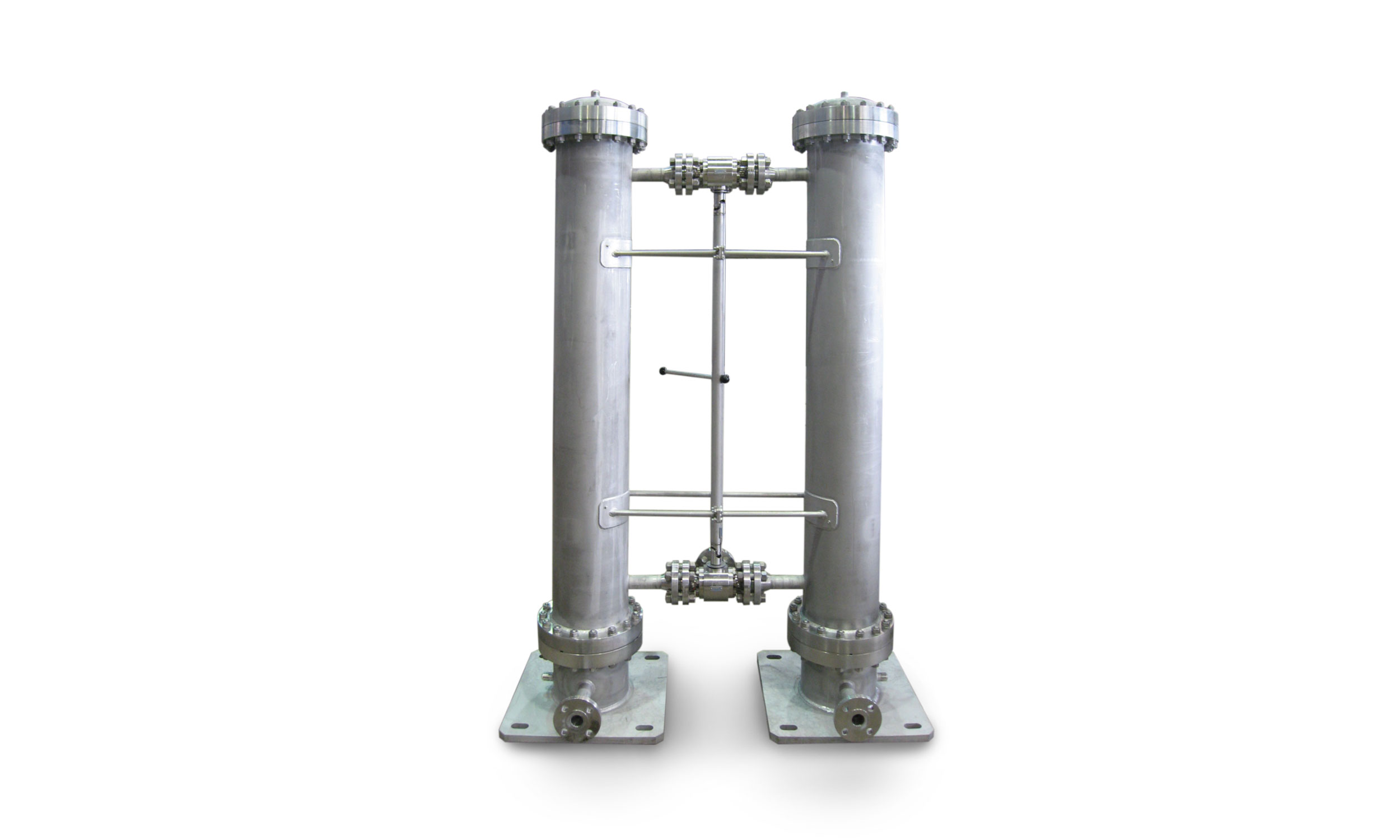

Rohrbündelwärmetauscher
Der klassische Rohrbündelwärmeübertrager ist in vielen industriellen Anwendungen zu finden.
Auf ihn lassen sich nahezu alle denkbaren Spezifikation, Zertifizierungen und Sonderanforderungen anwenden.
Auch die Ausführung deser Bauart als Doppelrohr - Sicherheitswärmetauscher bieten wir Ihnen gerne an.
Für besonders kompakte und kostenoptimierte Wärmeübertrager verfügen wir über spezielle Lösungen zur Vergrößerung der Übertragungsflächen auf der Innen- und Außenseite der Wärmetauscherrohre. Diese Lösungen eignen sich insbesondere für viskose Medien oder für Gase.

caption

caption

caption

caption
Typ RGL = Rohrbündel-GLattrohr Wärmetauscher
Der Konventionelle Glattrohr Wärmetauscher besitzt ähnliche Übertragungsflächen auf der Innen- und Außenseite der Rohre. Daher eignet er sich insbesondere für Medien mit ähnlichen Eigenschafter hinsichtlich der Wärmeübertragung.

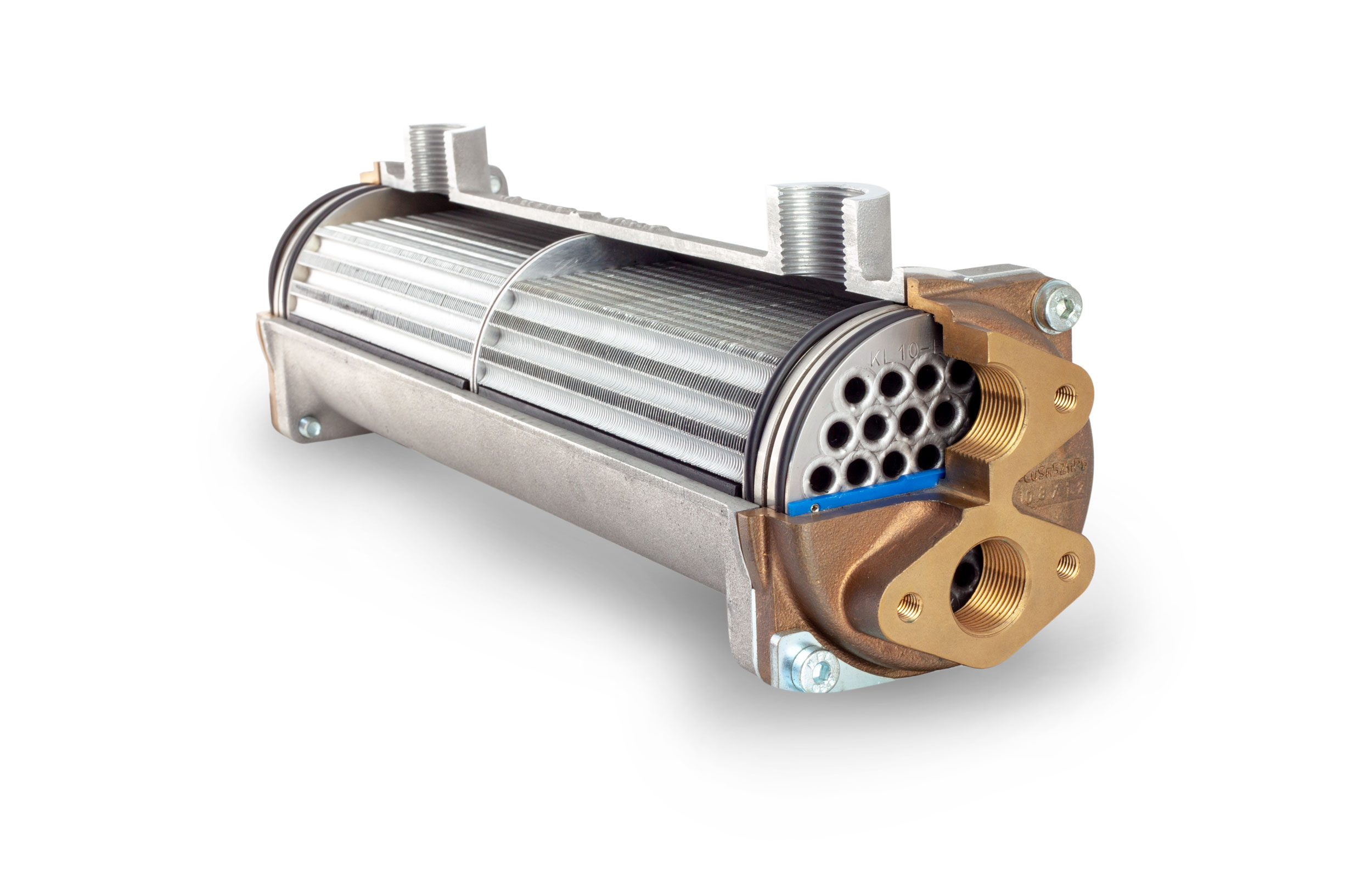

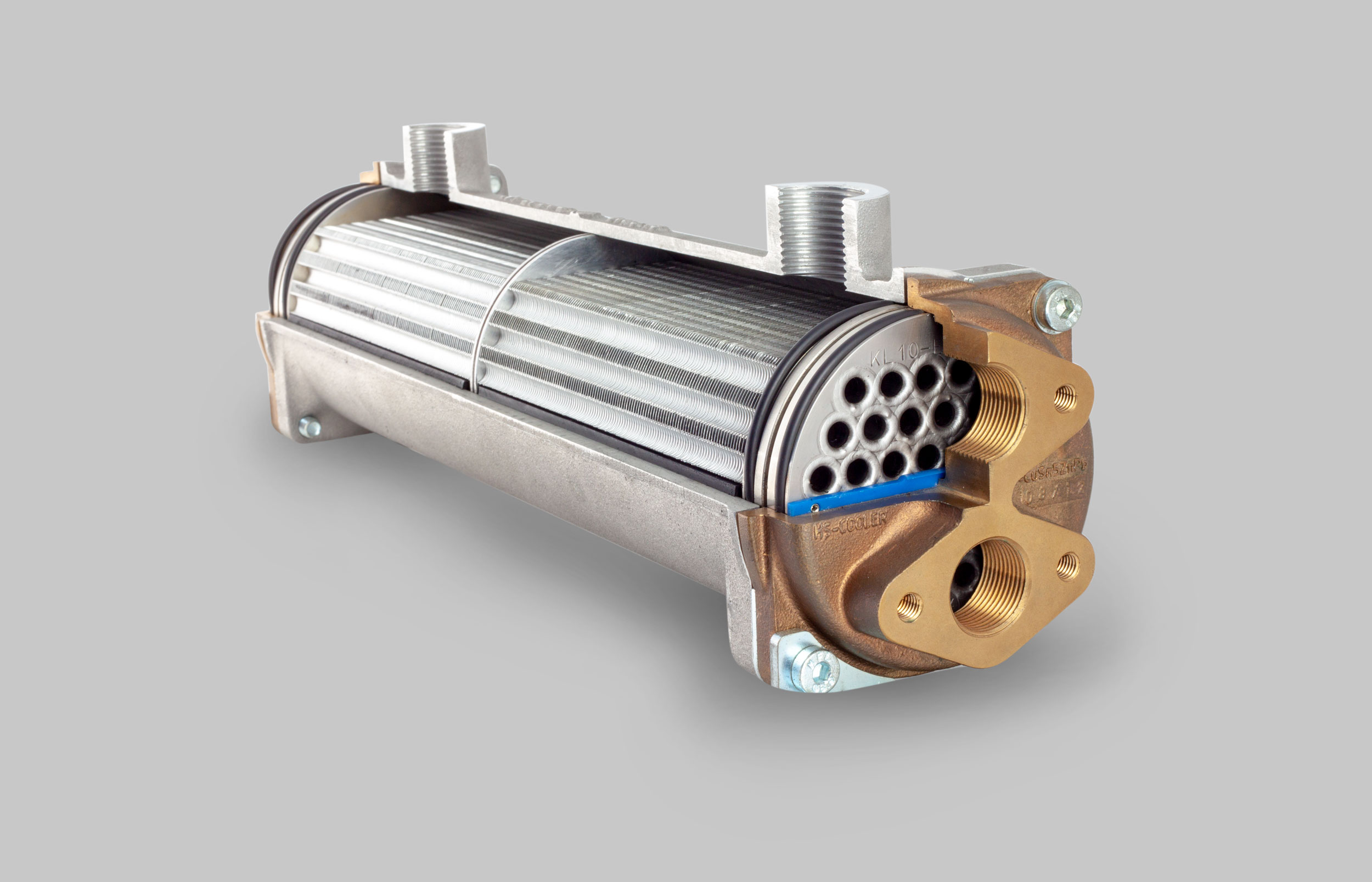

Typ RLP = Rohrbündel-Lamellen-Paket Wärmetauscher
Dieser Typ besitzt durchgängige Lamellen auf der Außenseite der Wärmetauscherrohre. Dies führt zu einer deutlichen Flächenvergrößerung, weshalb sich dieser Typ insbesondere für viskose Medien, als Ölkühler oder Gaskühler eignet. Das Medium befindet sich hierbei im Mantelraum und das Kühlwasser im den Rohren.

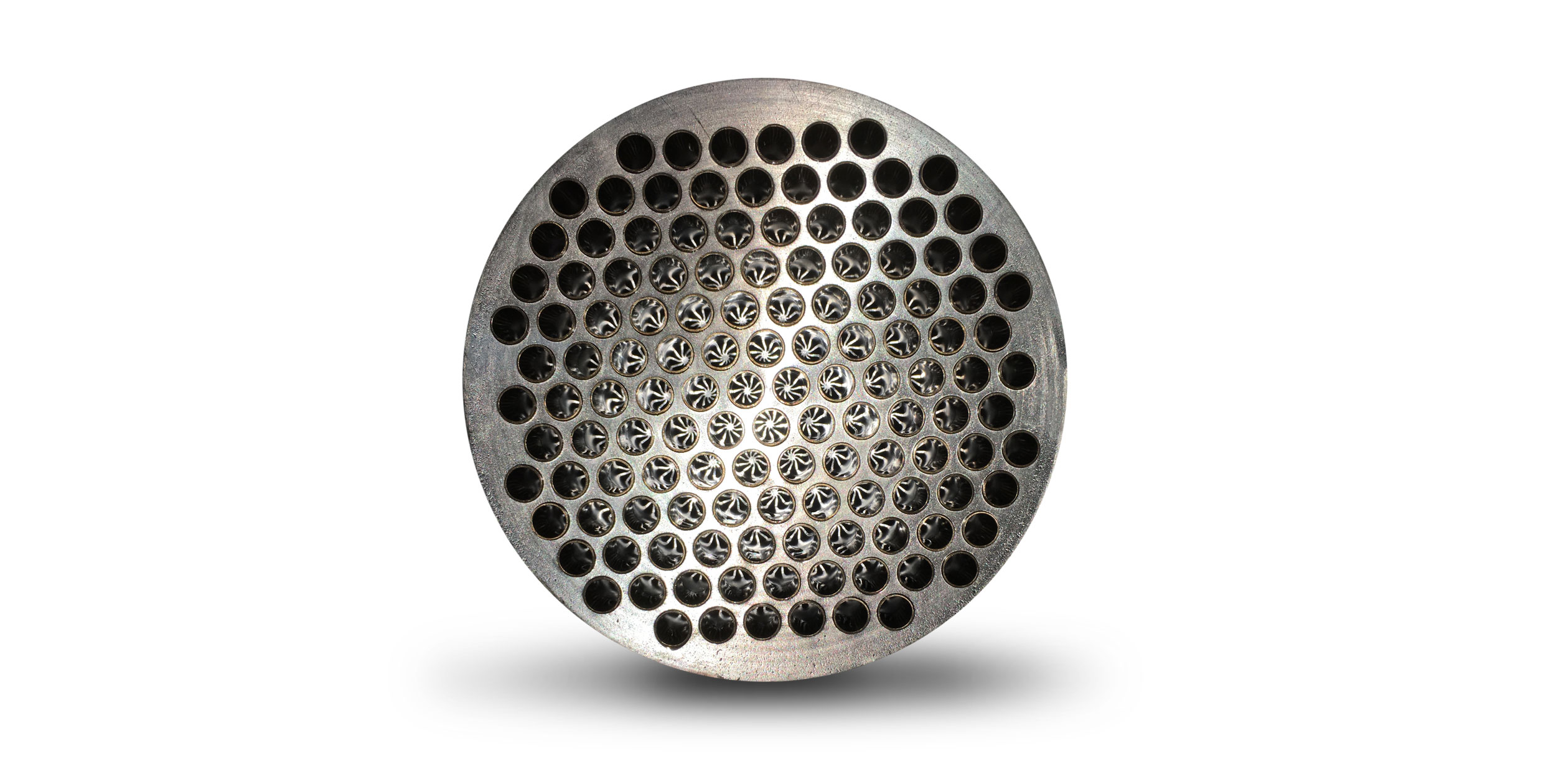

Typ RIS = Rohrbündel-Innen-Stern Wärmetauscher
Dieser Typ besitzt sternförmige Lamellen auf der Innenseite der Wärmetauscherrohre. Dies führt zu einer deutlichen Flächenvergrößerung, weshalb sich dieser Typ insbesondere für viskose Medien, als Ölkühler oder Gaskühler eignet.
Das Medium befindet sich hierbei in den Rohren und das Kühlwasser im Mantelraum.
Verfügbare Materialien:
Stahl
Edelstahl (frei wählbar)
Kupfer
Kupferlegierungen
Messing
Aluminium
Duplex
Superduplex
Titan
und weitere
Verfügbare Zertifizierungen
PED 2014/68/EU mit CE-Kennzeichnung
TR CU 032 mit EAC-Kennzeichnung
ASME VIII Div. 1 mit U-Stamp
DNV GL
BV Mode II Scheme
Lloyd´s Register
China Manufacturing License (SELO)
CRN (Canada)
DOSH (Malaysia)
KOSHA, KGS (Korea)
und weitere
Berechnungscodes und Designvorschriften
AD 2000
EN 13445
ASME VIII Div. 1
Gost R 52630
TEMA
API 660, API 682, API 614
Kundenspezifische Designvorschriften
und weitere
Luftkühler und Gaserhitzer
Luftkühler werden in zahlreichen Anwendungen zum Kühlen von Medien mittels Umgebungsluft eingesetzt. Hierzu kommen rechteckige Wärmetauscher Register bestehend aus Glattrohren, Rippenrohren oder als Lamellenblock zum Einsatz. Wir bieten diese Bauart klassisch mit Ventilatoren in drückender oder saugender Ausführung an. Zusätzlich sind Konstruktionen in Verbindung mit Jalousiesystemen zur Regulierung der Luftmenge erhältlich.
Außerdem sind verschiedene Ausführungen in Druckfesten Gehäusen als Luftkühler, Lufterhitzer oder Prozessgaswärmetauscher erhältlich.
Auch unsere Luftkühler können als Doppelrohr- Sicherheitswärmetauscher ausgeführt werden.

caption

caption

caption

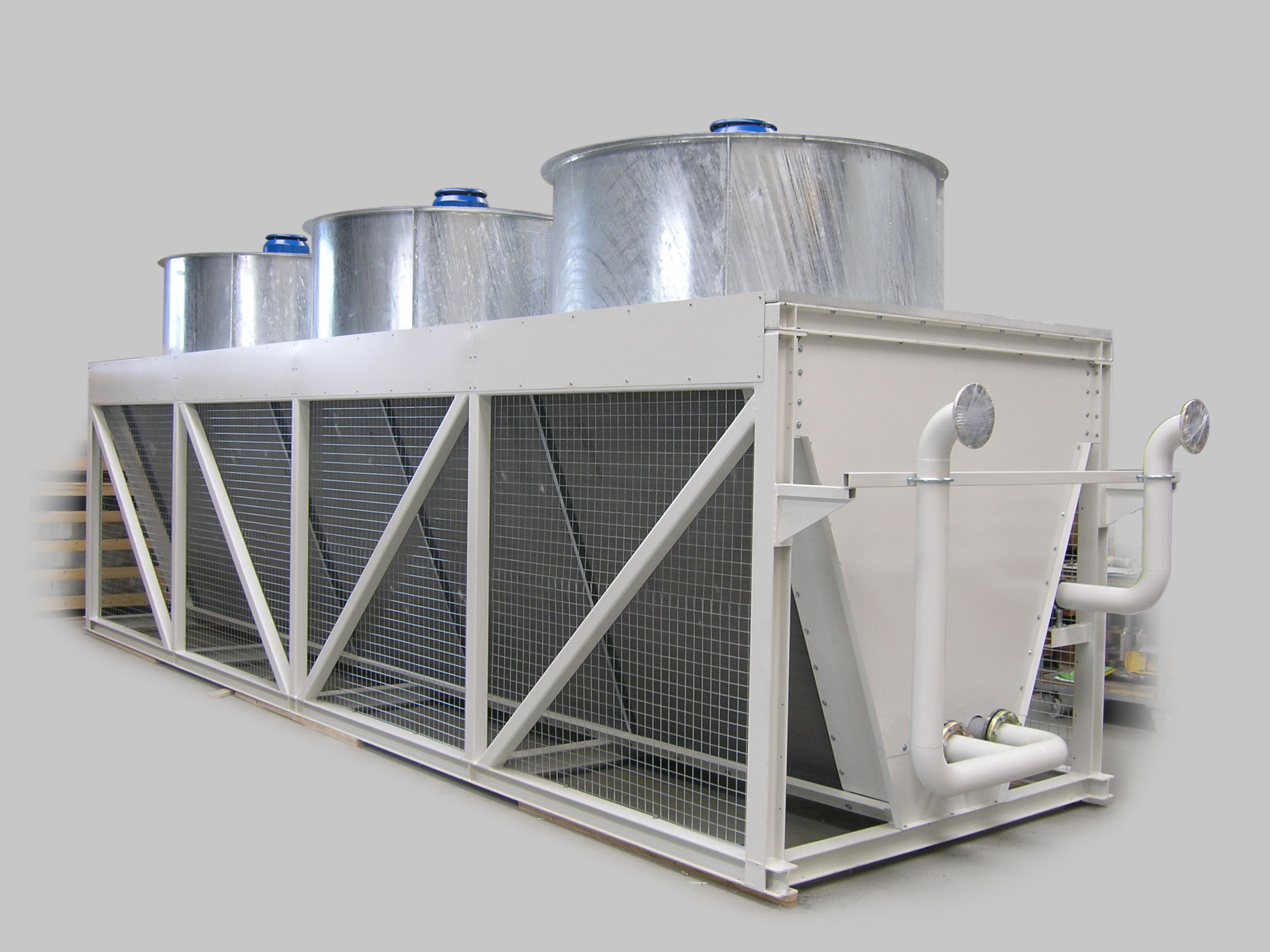

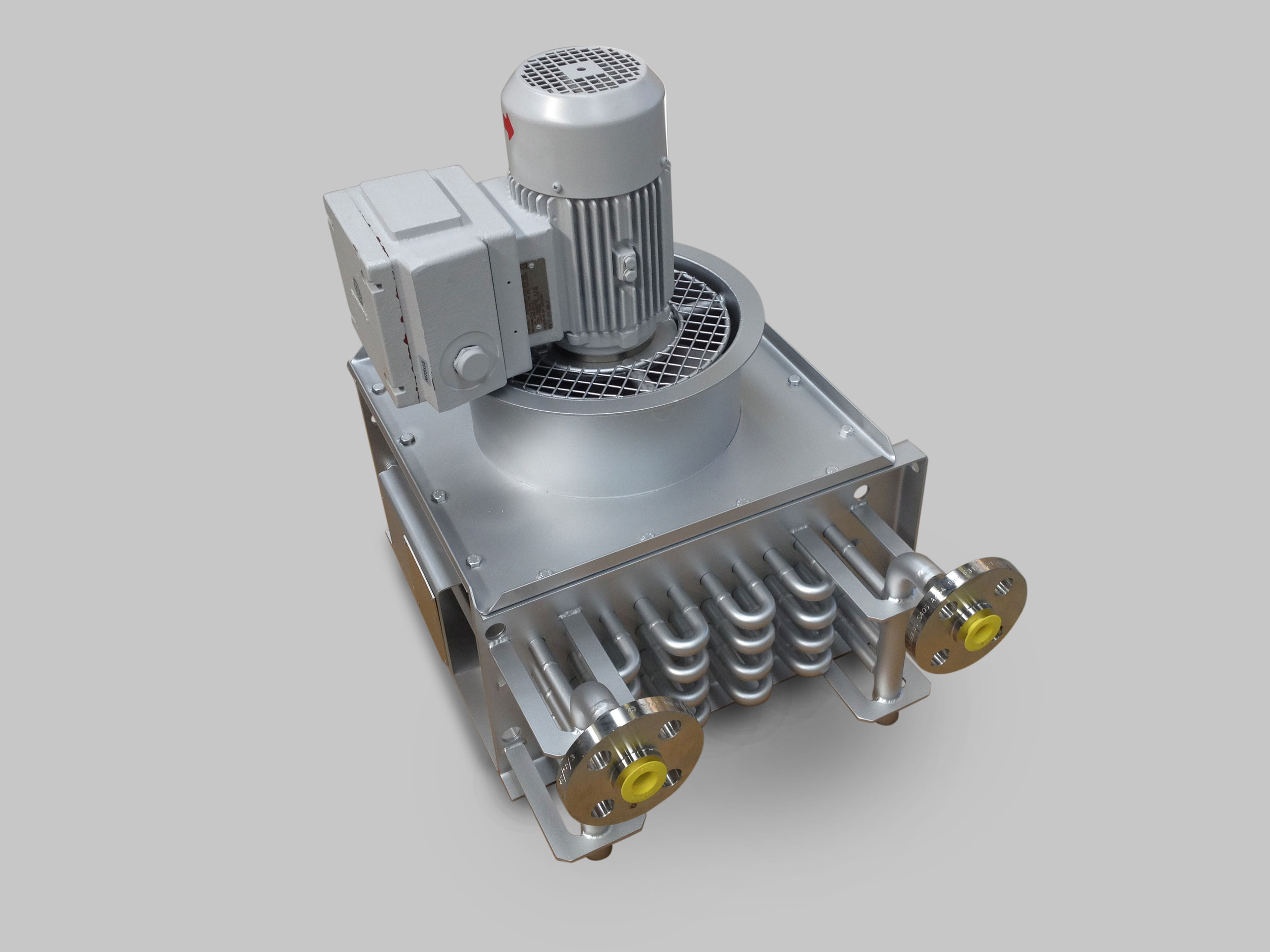

Typ LKV = LuftKühler mit Ventilator
Dieser Wärmetauschertyp wird inklusive Ventilatoren und elektrischen Antrieben geliefert. Auf Wunsch sind Ausführungen als Rezirkulationseinheit mit automatischen Jalousieklappen erhältlich. Außerdem können Richtlinien wie die API 661 mit oder ohne Plugkammern angewendet werden. Die Rohrseite kann auch für Hochdruck von bis zu 800 bar ausgelegt werden.
Typ REG = REGisterwärmetauscher (ohne Druckfestes Gehäuse)
Dieser Typ besteht aus einem rechteckigen Wärmetauscherregister, welches entweder aus Glattrohren, Rundrippenrohren oder Rohren mit durchgängigen Lamellen besteht. Auf der Außenseite kann der Wärmetauscher entweder über einen Luftkanal oder rein durch freie Konvektion angeströmt werden. Die Rohrseite kann auch für Hochdruck von bis zu 800 bar ausgelegt werden.

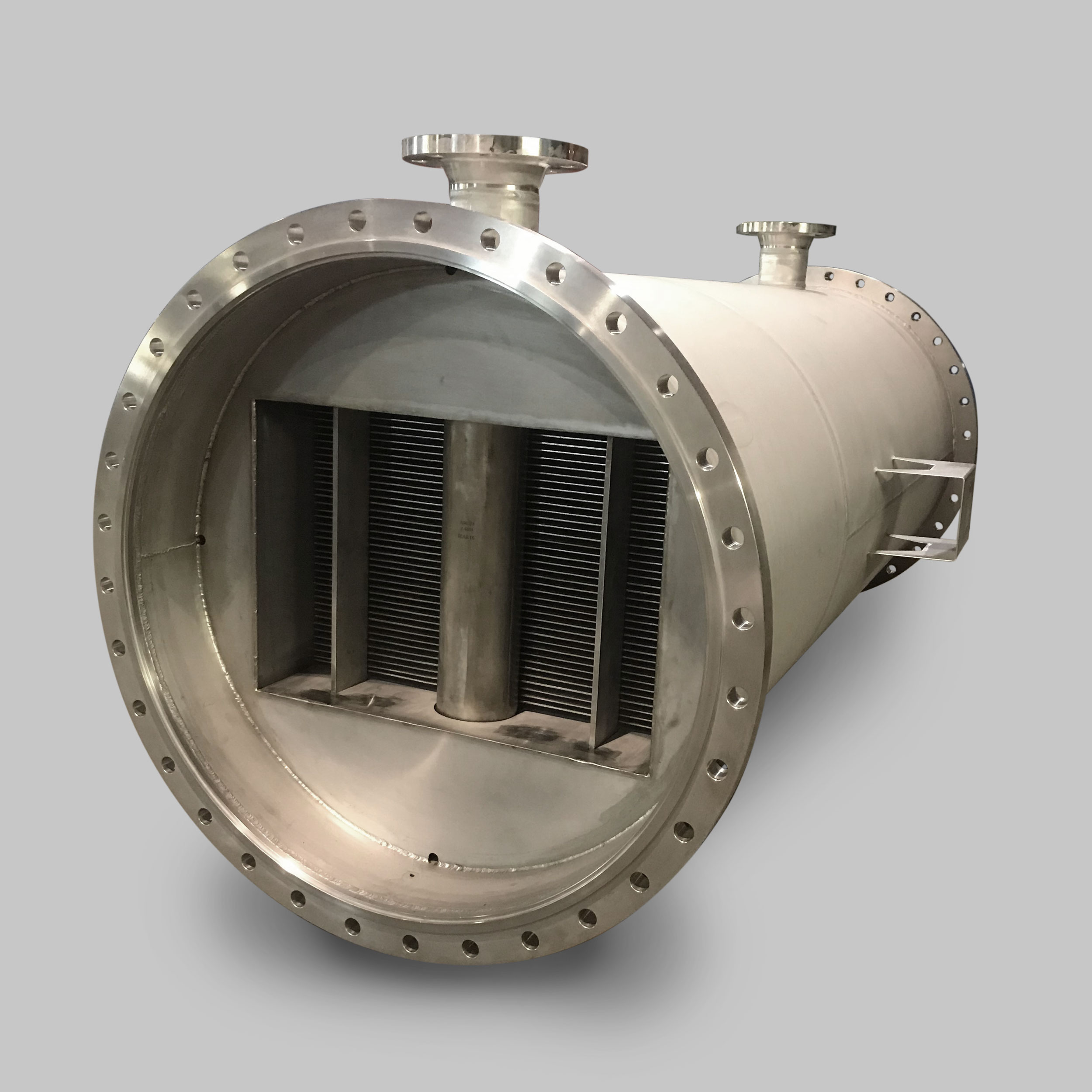

Typ REG mit Druckfestem Gehäuse
Dieser Typ besitzt ein Druckfestes Gehäuse und kann daher auch auf der Außenseite der Wärmetauscherrohre mit Über- oder Unterdruck betrieben werden. Dieser Typ eignet sich insbesondere für das Erhitzen oder Abkühlen von Prozessgasen.
Verfügbare Materialien:
Stahl
Edelstahl (frei wählbar)
Kupfer
Kupferlegierungen
Messing
Aluminium
Duplex
Superduplex
Titan
und weitere
Verfügbare Zertifizierungen
PED 2014/68/EU mit CE-Kennzeichnung
TR CU 032 mit EAC-Kennzeichnung
ASME VIII Div. 1 mit U-Stamp
DNV GL
BV Mode II Scheme
Lloyd´s Register
China Manufacturing License (SELO)
CRN (Canada)
DOSH (Malaysia)
KOSHA, KGS (Korea)
und weitere
Berechnungscodes und Designvorschriften
AD 2000
EN 13445
ASME VIII Div. 1
Gost R 52630
API 661, API 614, API 682
Kundenspezifische Designvorschriften
und weitere

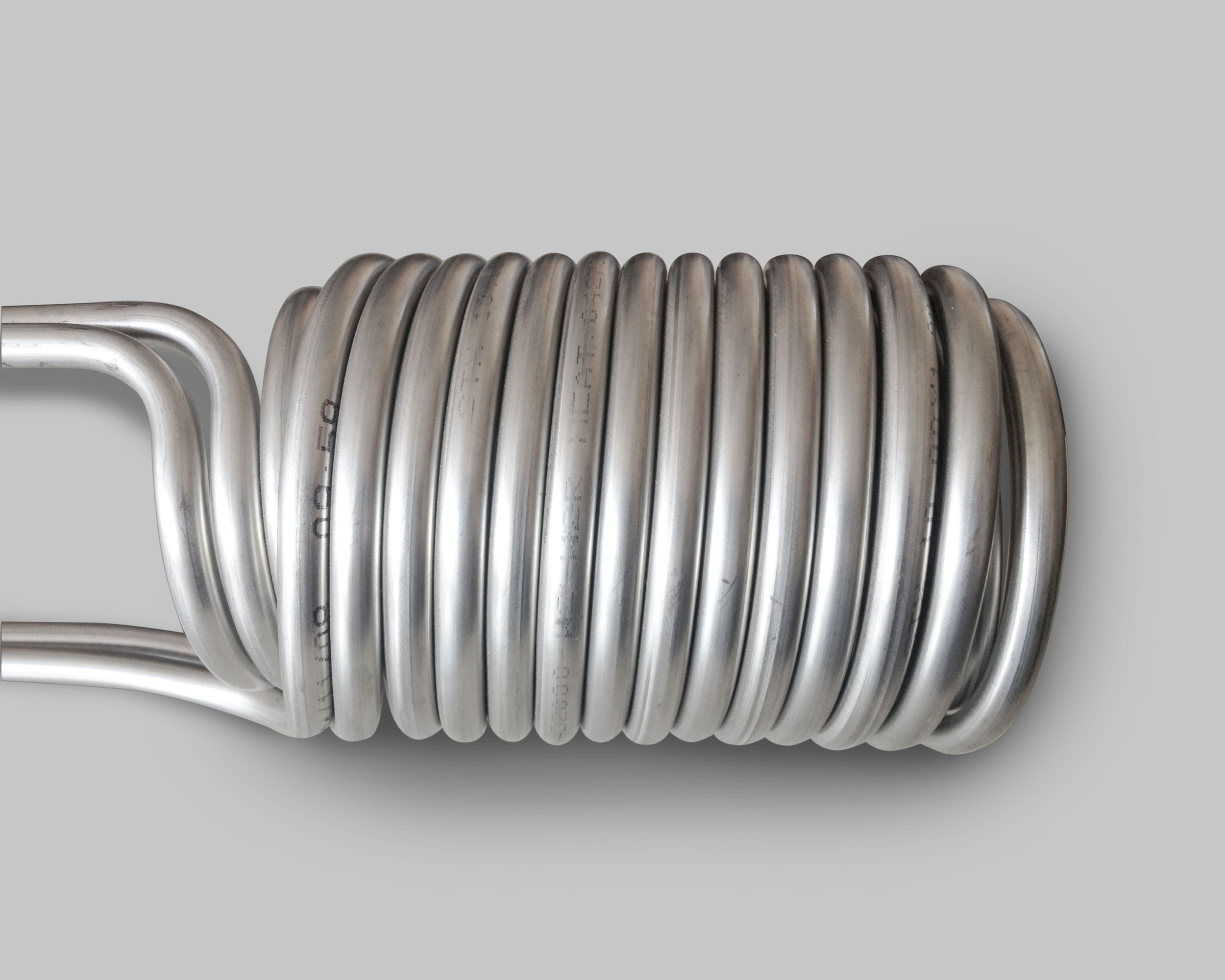

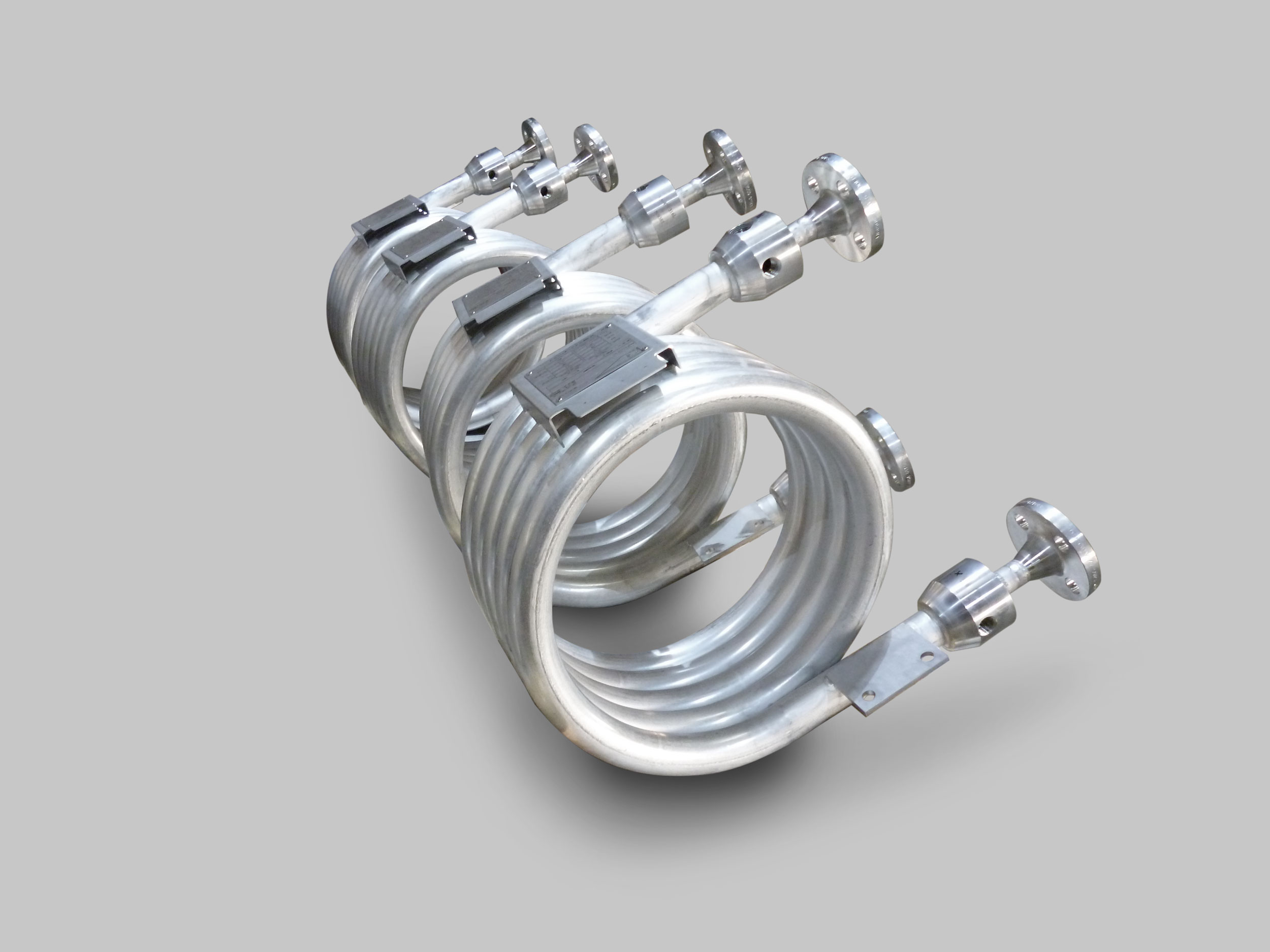

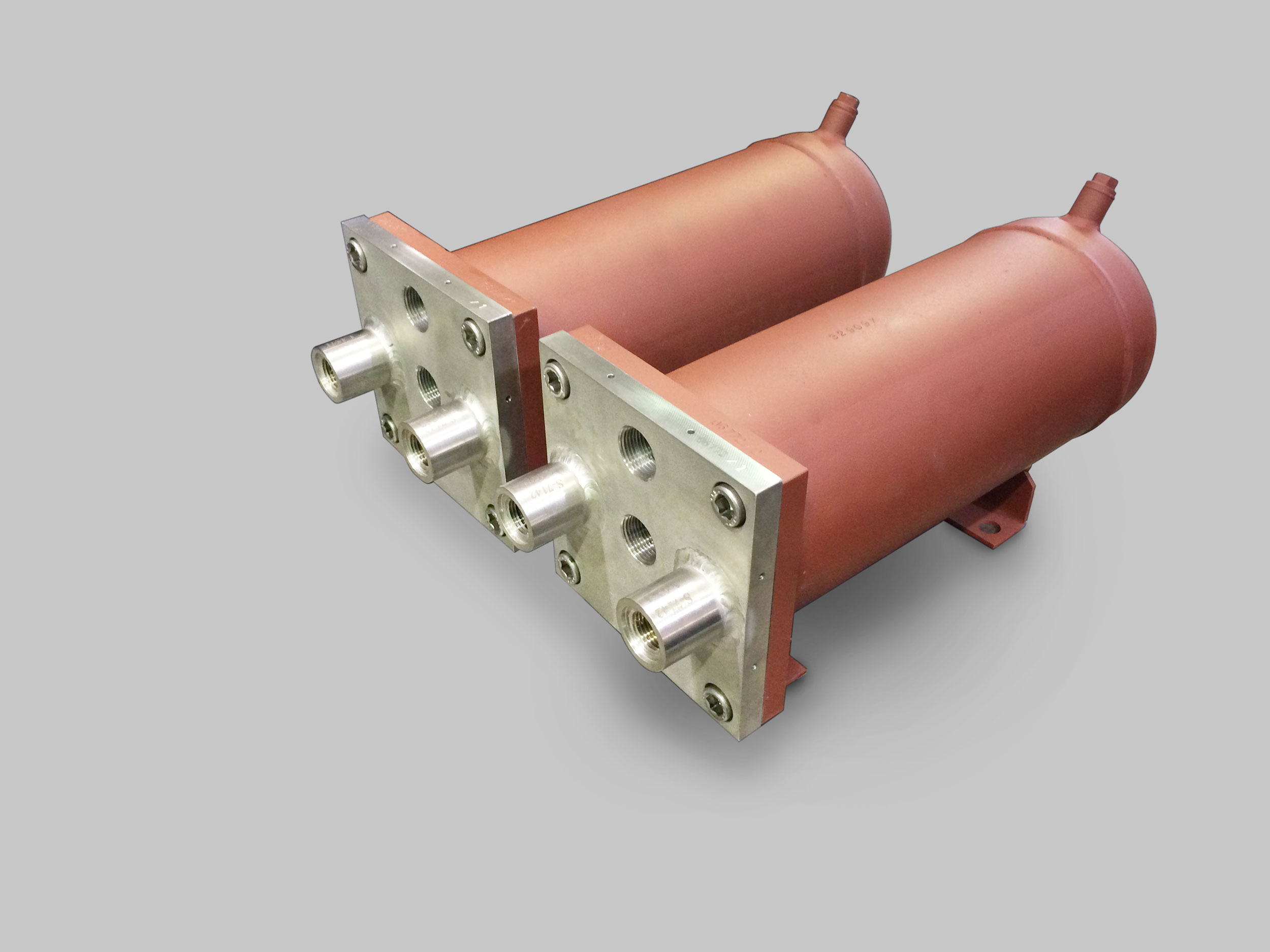

Rohrwendel- und Koaxialwärmetauscher
Eine sehr wirtschaftliche Bauweise von Wärmeübertragern ergibt sich durch das Aufwickeln von langen Wärmetauscherrohren. Diese Bauart kann entweder mit gewendelten Rohren in einem Behälter (Typ WGL) oder als Gewickeltes Doppelrohr (Typ COX) angeboten werden.
Beide Ausführungen eignen sich insbesondere für Medien mit ähnlichen Eigenschaften hinsichtlich des Wärmeübergangs, da keine einseitige Flächenvergrößerung möglich ist.
Die Ausführung mit aufgewickeltem Doppelrohr bezeichnen wir auch als Koaxialwärmetauscher (Typ COX). Diese entspricht strömungstechnisch einem idealen Gegenstrom Wärmeübertrager und eignet sich daher besonders für Prozesse mit einer Überschneidung der Ein- und Austrittstemperaturen beider Medien., Dies ist bei vielen Wärmerückgewinnungsprozessen der Fall.
caption

caption

caption

caption
Verfügbare Materialien:
Stahl
Edelstahl (ganz nach Kundenwunsch)
Kupfer
Kupferlegierungen
Messing
Aluminium
Duplex
Superduplex
Titan
und weitere
Verfügbare Zertifizierungen
PED 2014/68/EU mit CE-Kennzeichnung
TR CU 032 mit EAC-Kennzeichnung
ASME VIII Div. 1 mit U-Stamp
DNV GL
BV Mode II Scheme
Lloyd´s Register
China Manufacturing License (SELO)
CRN (Canada)
DOSH (Malaysia)
KOSHA, KGS (Korea)
und weitere
Berechnungscodes und Designvorschriften
AD 2000
EN 13445
ASME VIII Div. 1
Gost R 52630
API 614, API 682
Kundenspezifische Designvorschriften
und weitere
Plattenwärmetauscher
Eine weit verbreitete Bauart von Wärmeübertragern, welche sich wirtschaftlich insbesondere für Medien mit ähnlichen Wärmeübertragungseigenschaften lohnt. Unsere Plattenwärmeübertrager sind in hochwertigen Materialien sowie in gedichteter (Typ PLG), gelöteter (Typ PLB) und geschweißter (Typ PLW) Ausführung erhältlich.

caption
Verfügbare Materialien:
- Edelstahl (1.4404/ 316L)
- Kupfer
- Titan
- und weitere
Verfügbare Zertifizierungen
- PED 2014/68/EU mit CE-Kennzeichnung
- ASME VIII Div. 1 ohne U-Stamp
- DNV GL
- und weitere
Berechnungscodes und Designvorschriften
- AD 2000
- EN 13445
- ASME VIII Div. 1
- und weitere
Lasergeschweißte Wärmetauscherplatten
Dieses Produkt besteht in einfachsten Fall aus je zwei Blechen, welche mittels Laserschweißens aufeinander geschweißt und anschließend expandiert werden. Die Einsatzmöglichkeiten sind sehr vielfältig, so wird dieser Wärmetauschertyp beispielsweise zur Herstellung von Eis, zur Trocknung von Feststoffen wie Tabak oder zur Temperierung von Wänden und Backöfen verwendet. Auch Sonderapparate wie Kopfkondensatoren, bestehend aus mehreren Lasergeschweißten Wärmetauscherplatten bieten wir gerne an.
caption
Verfügbare Materialien:
Stahl
Edelstahl (ganz nach Kundenwunsch)
Duplex
Superduplex
Titan
und weitere
Verfügbare Zertifizierungen
PED 2014/68/EU mit CE-Kennzeichnung
TR CU 032 mit EAC-Kennzeichnung
ASME VIII Div. 1 ohne U-Stamp
China Manufacturing License (SELO)
und weitere
Berechnungscodes und Designvorschriften
AD 2000
EN 13445
ASME VIII Div. 1
Kundenspezifische Designvorschriften
und weitere

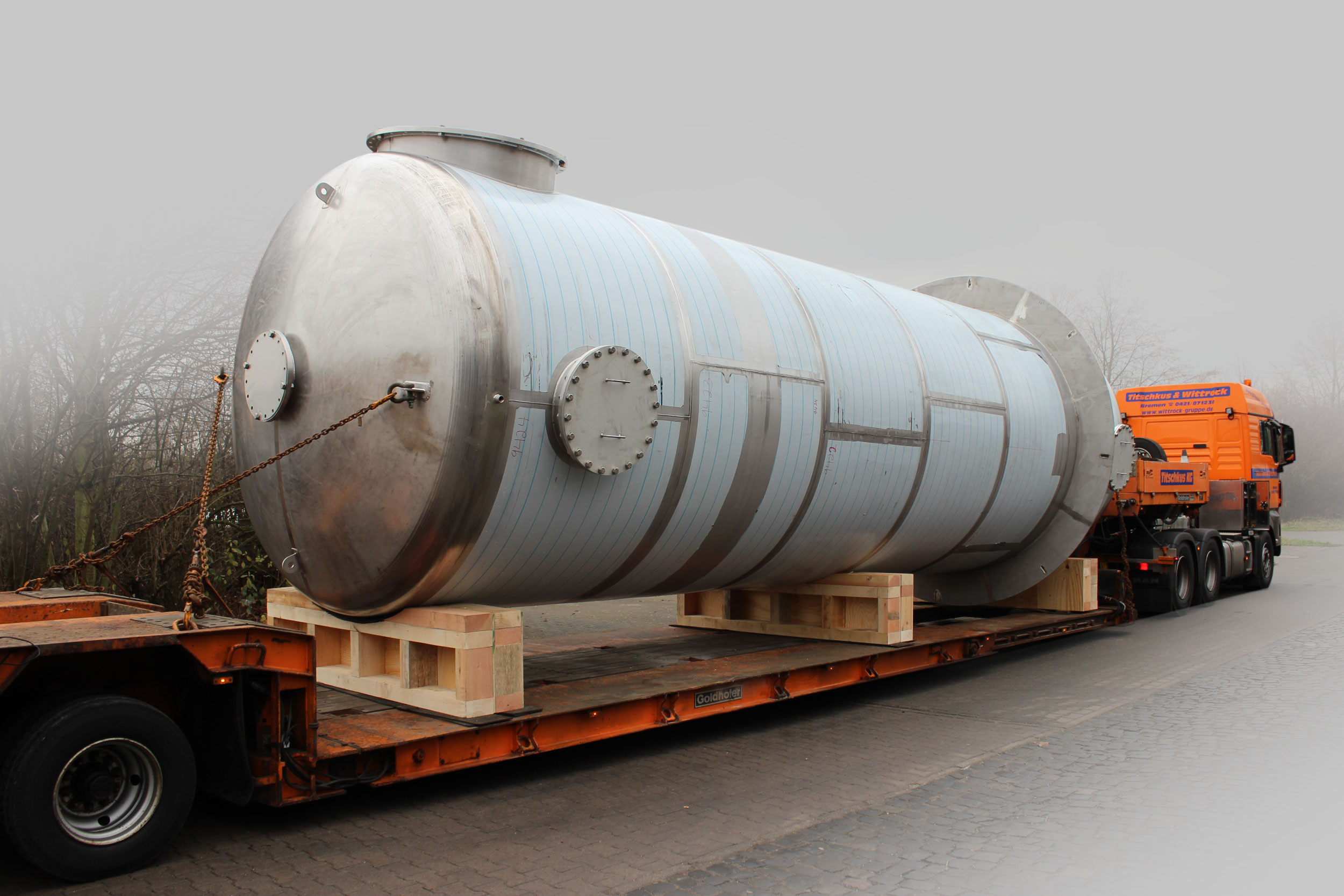

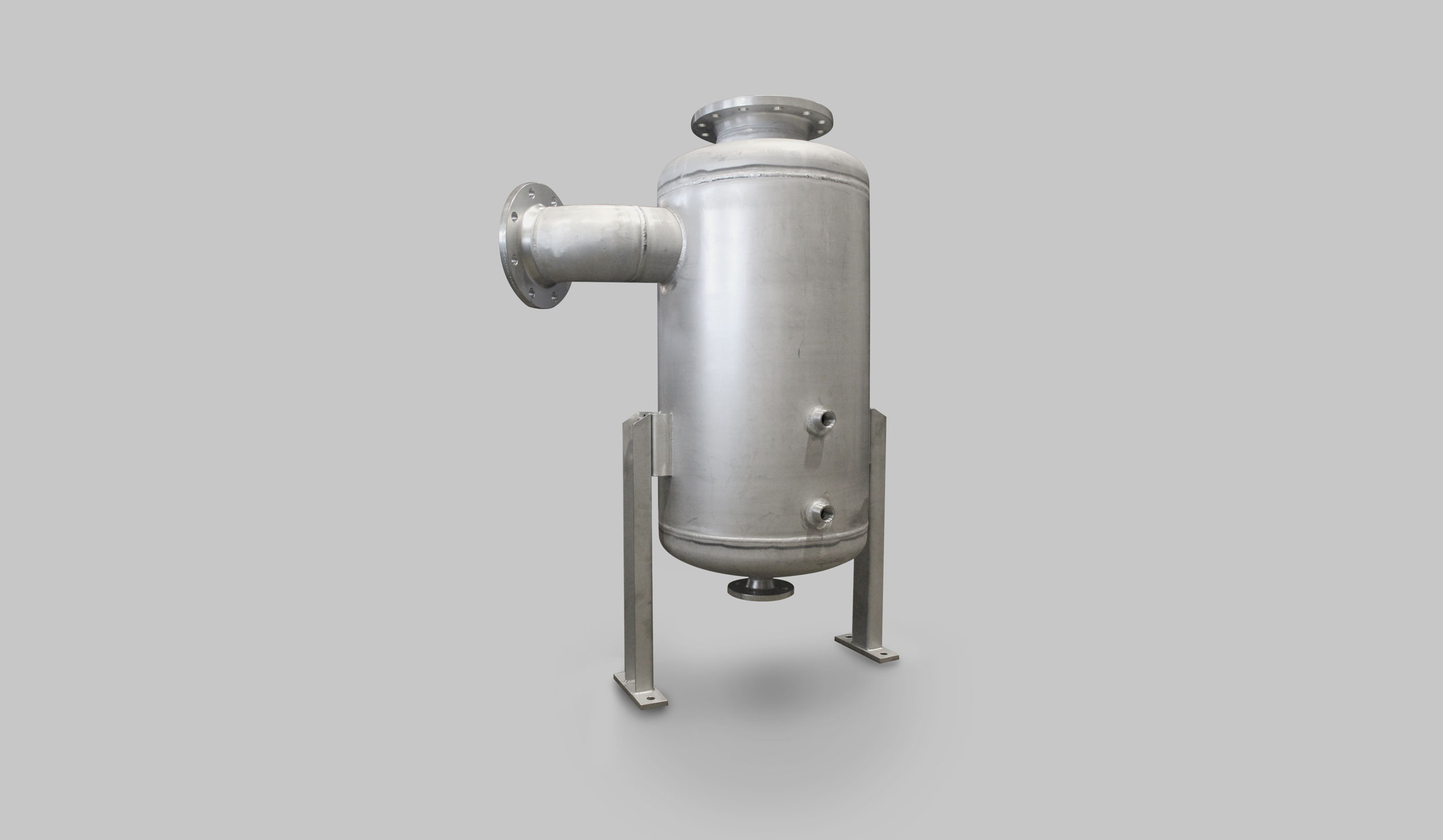

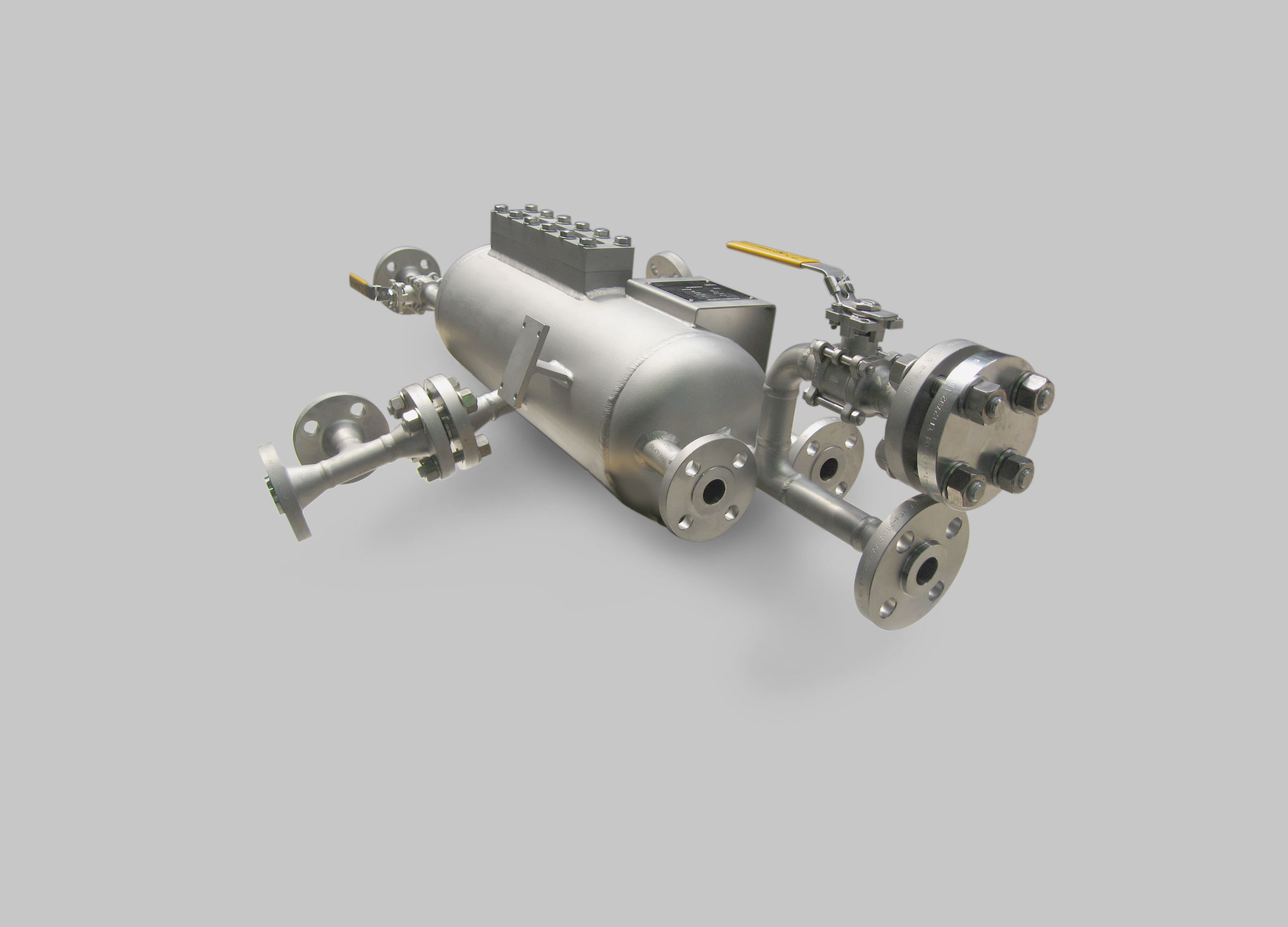

Sonderbehälter und Apparate
Neben den zuvor aufgeführten Produkten bieten wir diverse Druckbehälter und Apparate wie beispielsweise Kondensatabscheider, Reaktoren und Speicherbehälter an. Diese können aus unterschiedlichsten Materialien und mit diversen Zertifizierungen angeboten werden. Außerdem können individuelle Kundenwünsche und Designvorgaben berücksichtigt werden.
caption

caption

caption
Verfügbare Materialien:
Stahl
Edelstahl (ganz nach Kundenwunsch)
Kupfer
Kupferlegierungen
Messing
Aluminium
Duplex
Superduplex
Titan
und weitere
Verfügbare Zertifizierungen
PED 2014/68/EU mit CE-Kennzeichnung
TR CU 032 mit EAC-Kennzeichnung
ASME VIII Div. 1 mit U-Stamp
DNV GL
BV Mode II Scheme
Lloyd´s Register
China Manufacturing License (SELO)
CRN (Canada)
DOSH (Malaysia)
KOSHA, KGS (Korea)
und weitere
Berechnungscodes und Designvorschriften
AD 2000
EN 13445
ASME VIII Div. 1
Gost R 52630
Kundenspezifische Designvorschriften
und weitere
